ОСТ 1 10806-72 Цепочки
Модель: ОСТ 1 10806-72
Заказать

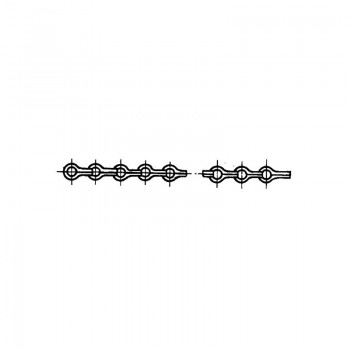

Цепочки ОСТ 1 10806-72
Материал:
Покрытие: Ц.хр, Кд.хр
Аналоги: 1803С50
Таблица 1
| Исполнение | Типоразмер | Код покрытия | Код ОКП |
L, мм Пред. откл. ± 0,5 |
Обозначение звена цепочки |
Разрушающее усилие на разрыв Н (кгс), не менее |
Масса, г |
| 1 | 1 | 01 | 75 9525 8201 10 | 100 | 1-01-ОСТ 1 10807-72 | 363 (37) | 3,50 |
| 02 | 75 9525 8215 04 | 1-02-ОСТ 1 10807-72 | |||||
| 2 | 01 | 75 9525 8202 09 | 160 | 1-01-ОСТ 1 10807-72 | 5,69 | ||
| 02 | 75 9525 8216 03 | 1-02-ОСТ 1 10807-72 | |||||
| 3 | 01 | 75 9525 8203 08 | 200 | 1-01-ОСТ 1 10807-72 | 7,00 | ||
| 02 | 75 9525 8217 02 | 1-02-ОСТ 1 10807-72 | |||||
| 4 | 01 | 75 9525 8204 07 | 250 | 1-01-ОСТ 1 10807-72 | 8,75 | ||
| 02 | 75 9525 8218 01 | 1-02-ОСТ 1 10807-72 | |||||
| 5 | 01 | 75 9525 8205 06 | 320 | 1-01-ОСТ 1 10807-72 | 11,20 | ||
| 02 | 75 9525 8219 00 | 1-02-ОСТ 1 10807-72 | |||||
| 6 | 01 | 75 9525 8206 05 | 400 | 1-01-ОСТ 1 10807-72 | 14,00 | ||
| 02 | 75 9525 8220 07 | 1-02-ОСТ 1 10807-72 | |||||
| 7 | 01 | 75 9525 7207 04 | 500 | 1-01-ОСТ 1 10807-72 | 17,50 | ||
| 02 | 75 9525 8221 06 | 1-02-ОСТ 1 10807-72 | |||||
| 2 | 1 | 01 | 75 9525 8208 03 | 100 | 2-01-ОСТ 1 10807-72 | 1176 (120) | 10,80 |
| 02 | 75 9525 8222 05 | 2-02-ОСТ 1 10807-72 | |||||
| 2 | 01 | 75 9525 8209 02 | 160 | 2-01-ОСТ 1 10807-72 | 17,28 | ||
| 02 | 75 9525 8223 04 | 2-02-ОСТ 1 10807-72 | |||||
| 3 | 01 | 75 9525 8210 09 | 200 | 2-01-ОСТ 1 10807-72 | 21,60 | ||
| 02 | 75 9525 8224 03 | 2-02-ОСТ 1 10807-72 | |||||
| 4 | 01 | 75 9525 8211 08 | 250 | 2-01-ОСТ 1 10807-72 | 27,00 | ||
| 02 | 75 9525 8225 02 | 2-02-ОСТ 1 10807-72 | |||||
| 5 | 01 | 75 9525 8212 07 | 320 | 2-01-ОСТ 1 10807-72 | 34,56 | ||
| 02 | 75 9525 8226 01 | 2-02-ОСТ 1 10807-72 | |||||
| 6 | 01 | 75 9525 8213 06 | 400 | 2-01-ОСТ 1 10807-72 | 43,20 | ||
| 02 | 75 9525 8227 00 | 2-02-ОСТ 1 10807-72 | |||||
| 7 | 01 | 75 9525 8214 05 | 500 | 2-01-ОСТ 1 10807-72 | 54,00 | ||
| 02 | 75 9525 8228 10 | 2-02-ОСТ 1 10807-72 |
Пример наименования и обозначения цепочки исполнения 1 типоразмера 5 с цинкованным звеном:
Цепочка 1-5-01-ОСТ 1 10806-72
То же, с кадмированным звеном:
Цепочка 1-5-02-ОСТ 1 10806-72
